Calcolo distanza videoproiettori e dimensionare lo schermo

Per un corretto dimensionamento dello schermo.

Una corretta progettazione dell’impianto video richiede un dimensionamento ottimale dello schermo per ogni singola applicazione. Talvolta a causa delle specifiche situazioni ambientali è necessario realizzare un modello con misure personalizzate al centimetro, sia in larghezza che in altezza. Adeo ha previsto questa possibilità, subordinata al rispetto delle regole geometriche e alla conservazione della qualità della proiezione finale.
Per rendere il dimensionamento dello schermo indipendente dal rapporto di aspetto prescelto viene considerata l’altezza (A). A differenza della larghezza (L), l’altezza rimane costante a prescindere dal rapporto d’aspetto scelto.
Il primo passo per un calcolo ottimale delle dimensioni dello schermo è la scelta del tipo di installazione da realizzare: professionale o home cinema.

1.- INSTALLAZIONI PROFESSIONALI.

Tre sono le variabili da considerare per ottenere il miglior risultato:

la distanza (D) tra lo schermo e lo spettatore meno favorito (SMF)
il tipo di applicazione: presentazioni da PC o grafica/schemi/disegni
il rapporto d’aspetto.

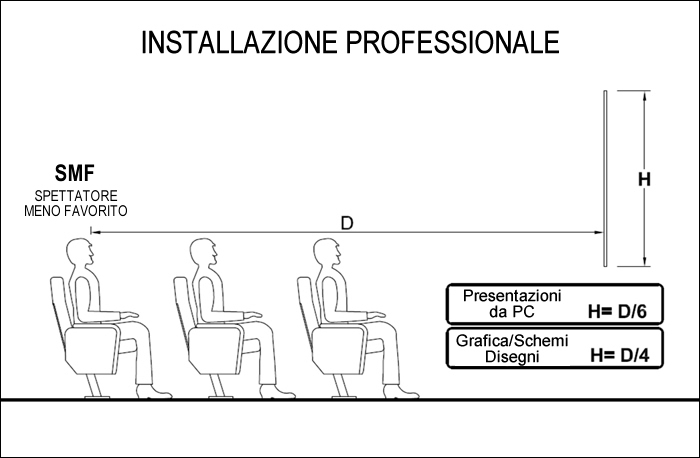

L’altezza dello schermo viene calcolata dividendo la distanza tra lo schermo e lo spettatore meno favorito rispettivamente per 6 (per le presentazioni da PC) o per 4 (per grafica, schemi e disegni).

La larghezza dello schermo si ottiene invece moltiplicando il valore dell’altezza ottenuto per il rapporto d’aspetto scelto:

1.33:1 (formato ‘Academy’ standard 4:3),
1.25:1 (formato 5:4),
1.6:1 (formato 16:10),
1.78 (formato 16:9 usato soprattutto per HDTV ecc), etc.

2.- INSTALLAZIONI HOME CINEMA.

Per le applicazioni Home Cinema la sigla “Ds” indica la distanza tra lo schermo e lo spettatore principale (Sweet Spot).

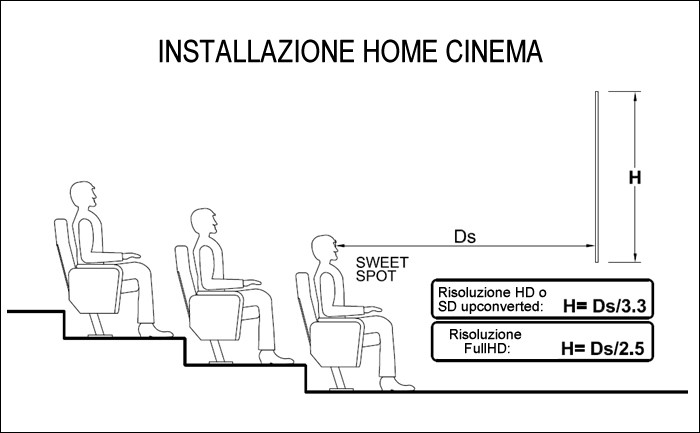

Per calcolare l’altezza dello schermo il valore della distanza Ds deve essere diviso per 3.3 (nei sistemi HT a risoluzione HD o SD upconverted) o per 2.5 (nei sistemi HT a risoluzione Full HD).

La rispettiva larghezza dello schermo si calcola moltiplicando l’altezza ottenuta per il rapporto d’aspetto scelto:

1.33 (formato ‘Academy’ standard 4:3),
1.78 (formato 16:9 usato soprattutto per HDTV),
1.85 (formato Wide Screen),
2.05 (formato 70mm),
2.35 (formato CinemaScope),
2.40 (formato Panavision),
2.76 (formato Cinerama), ecc.

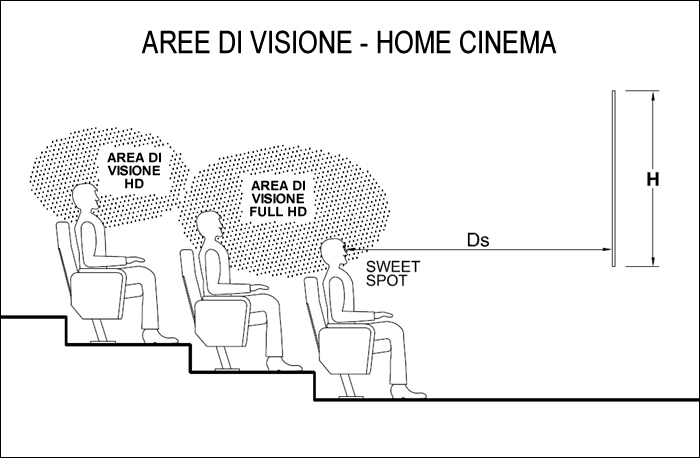

A seconda del tipo di applicazione è possibile progettare un’installazione Home Cinema con un’area “sweet spot” ottimale per la risoluzione Full HD (1080p) e una seconda fila per la risoluzione HD (720p).

CONSIGLI PER UNA MIGLIOR VISIONE.

Alcuni suggerimenti per ottenere la miglior performance possibile dal proprio sistema video:

a) RISOLUZIONE:
La risoluzione deve essere appropriata alle dimensioni dell’immagine, alla 'view task' e alla distanza dello spettatore dallo schermo. Più lo schermo è posizionato lontano dallo spettatore, più le dimensioni dello stesso devono essere maggiori per mantenere la risoluzione. L’altezza minima del carattere che può essere distinta deve inoltre essere pari a 1/150 della distanza dallo schermo.

b) ALTEZZA DELL’IMMAGINE E DISTANZA DALL’IMMAGINE:
Per evitare disturbi nella visione causate da distorsioni geometriche eccessive, la distanza tra lo schermo e lo spettatore più vicino deve essere come minimo pari alla larghezza dello schermo (1xLarghezza schermo).

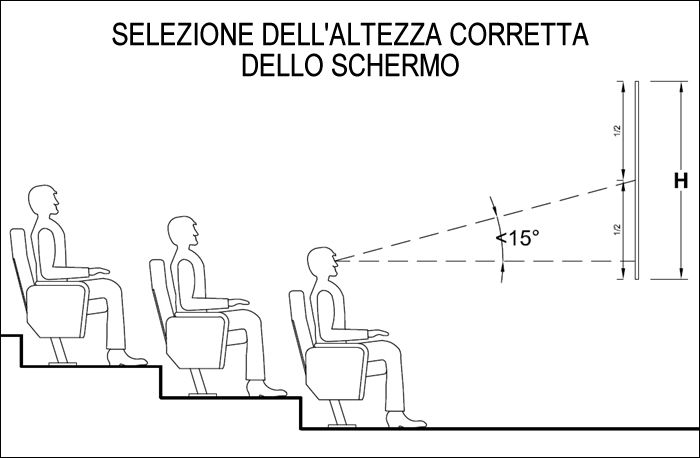

Inoltre l’angolo visivo tra la linea orizzontale e la linea che va dagli occhi dello spettatore più vicino fino al centro dello schermo non deve essere maggiore di 15° per evitare posture scorrette del capo.

c) COEFFICENTE DI GUADAGNO DELLA SUPERFICIE DELLO SCHERMO:
Gli schermi per proiezione ad alto guadagno possono limitare gli angoli di visualizzazione, poiché questi schermi sono più direzionali, focalizzando la luce proiettata lungo l’asse del proiettore.
I coeficienti di guadagno delle superfici di proiezione Adeo sono:

VisionWhite: 1.2
VisionWhitePro: 1.2
VisionGrey: 0.8
VisionRear: 1.0
VisionAcoustik: 1.0
Vision MacroAcoustik: 1.0
VisionFold: 2.5
VisionFold Rear: 2.8

d) ANGOLO DELLO SPETTATORE DALLO SCHERMO:

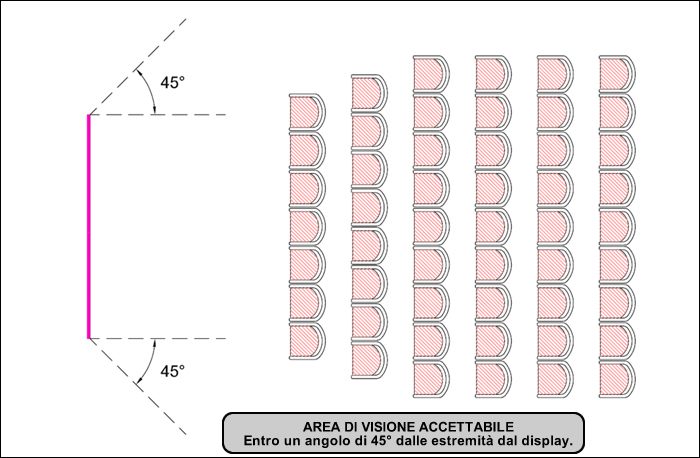

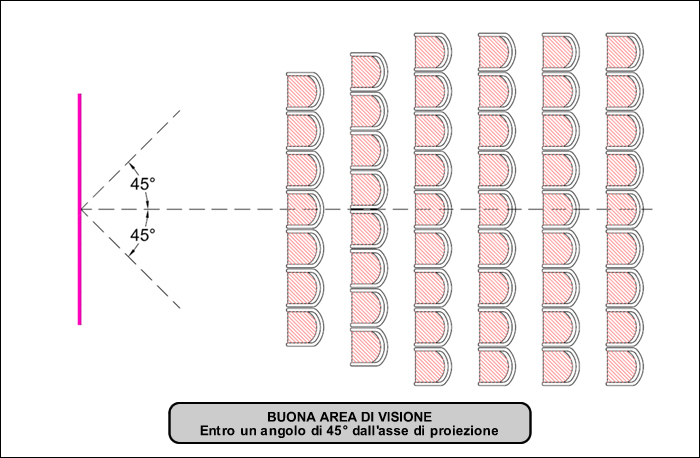

Una sala può di norma essere divisa in aree di visualizzazione accettabili e buone. L’area di visualizzazione buona si trova entro 45° dall’asse di proiezione, creando un “cono visivo” di 90° orientato sull’asse centrale dello schermo. L’area di visualizzazione accettabile si trova entro 45° dai bordi dell’immagine.
